Schlauchkrümmer, Wickelartikel & FreihandartikelMaximale Konstruktionsfreiheit für höchste Ansprüche in Geometrie und Werkstoff.

individuelle kundenspezifische Lösungen für Ihre Anwendung

Schlauchkrümmer - Wickelartikel

FRANKSA – Ihr Partner für maßgeschneiderte kundenspezifische Schlauchkrümmer, Wickelartikel & Freihandartikel.

Wir liefern gewickelte Konstruktionsteile und Krümmer für die verschiedensten technischen Anwendungen. Schlauchkrümmer, wie sie primär in Schmierstoff- oder Kühlsystemen im Anlagen-, Sondermaschinen-, Fahrzeug- und Motorenbau eingesetzt werden, liefern wir passgenau und formgerecht für das von Ihnen benötigte Anforderungsprofil. So sind sie perfekt auf den jeweiligen Einsatzzweck abgestimmt und können ihre eigentliche Aufgabe, Schlauch und Armatur zu einer Komplettleitung zusammenzufügen, optimal erfüllen. Die verschiedenen Krümmer überzeugen selbst bei extremer Beanspruchung durch ihre Funktionalität und ihre idealen Eigenschaften. Ob mit oder ohne Gewebeeinlage – FRANKSA ist Ihr flexibler Lieferant für Schlauchkrümmer in diversen Gummiqualitäten und Shore-Härten, mit denen Sie jede bauliche oder räumliche Herausforderung meistern können.

Fertigungsverfahren:

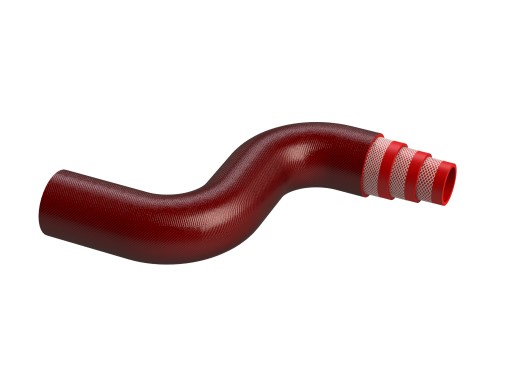

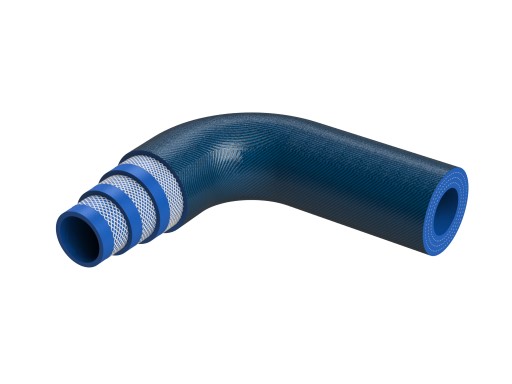

Dorngewickelte Teile und Krümmer

Bei diesem Herstellungsverfahren werden dünne unvulkanisierte Kautschukkalander auf einen Metalldorn gewickelt. Hier können z. B. auch unterschiedliche Härten oder Werkstoffe und sogar Gewebeeinlagen eingearbeitet werden. Dieses Verfahren gleicht z. B. der Herstellung  von dorngewickelten Schläuchen.

Die fertig gewickelten Rohlinge werden zum Schluss mit einer Gewebelage bandagiert. Danach werden die so komplett vorbereiteten Rohlinge im Dampfkessel unter Druck und Temperatur vulkanisiert – so wird aus Kautschuk Gummi – der elastische Werkstoff!

Danach werden die gefertigten Krümmer oder sonstige Wickelteile häufig mit Hilfe von Luft vom Dorn entformt. Danach werden noch die Enden auf Maß geschnitten und das Fertigteil kann geprüft und ausgeliefert werden.

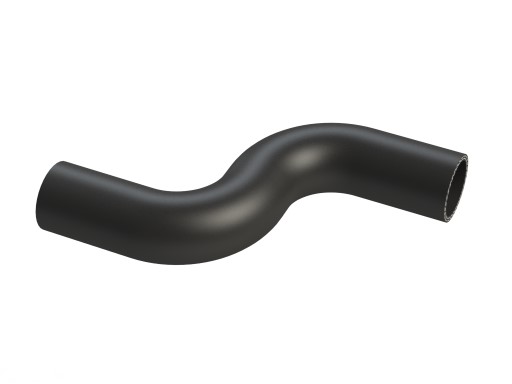

Formgefertige Krümmer

Diese Verfahren gleicht der Produktion von Gummi-Formteilen. Hier werden in entsprechenden Stahlformen Krümmer oder sonstige Formteile hergestellt. Voraussetzung ist für dieses Verfahren aufgrund der Formkosten eine entsprechende Bedarfsmenge und die konstruktive Umsetzbarkeit als formgefertigtes Teil.

Anwendungsbeispiele für Wickelartikel & Krümmer:

  • zylindrische und konische Schlauchstücke zum Verbinden von Schlauchelementen
  • Schlauchringe mit Gewebeeinlagen, die präzise vom extrudierten Schlauch abgeschnitten werden und so ideal abdichten
  • Quetschventile zum Absperren und Regeln von z.B. reibenden, ätzenden und faserigen Stoffen
  • Manschetten als Schutzummantelung, zur Abtrennung, Stabilisierung oder Vermessung
  • Kompensatoren als flexibles Element zum Ausgleich von Bewegungen in Rohrleitungen
  • Kupplungsstücke als mechanische Verbindungselemente
  • Rohrpacker als Abdichtung von Anschlüssen
  • Faltenmanschetten
  • Trichterstücke
  • Reduzierstücke mit Flanschen, die die zuverlässige Verbindung von zwei Rohrstücken mit unterschiedlichen Nennweiten ermöglichen
  • Fallrohre
  • Muffen

FRANKSA - Ihr zuverlässiger Lieferant für Freihandartikel

FRANKSA liefert Ihnen freihandgefertigte Artikel aus Gummi- und gummiähnlichen Werkstoffen die durch Drehen & Fräsen, sowie Sägen, Schleifen, Stanzen, Schneiden oder Bohren hergestellt werden.

Diese Verfahren finden vorwiegend bei kleinen Stückzahlen oder Prototypenteilen Anwendung.

Sie haben Bedarf oder eine Produktidee?

Gerne übersenden Sie uns Ihre Anfrage als Skizze, Zeichnung, Muster – oder einfach ein Anruf!


+49 (0) 5494 – 914797


3D-CAD-Daten können Sie gerne im DWG, DXF, IGES oder STEP-Format übersenden.
