Sandwich-Schienen

Gummi-Metall-Schiene_Sandwich-Schiene_4Loch-neu_285x255

Unsere Sandwich-Schienen, auch Mehrschichtlager genannt, können bedingt durch Einlegebleche hohe Lasten bei guter Steifigkeit aufnehmen. Dank Baukastenprinzip können sie auch in anderen Abmessungen mit Einlegeblechen nach Wunsch (Dicke, Anzahl) hergestellt werden.

Die Sandwich-Schienen finden z.B. Einsatz im Waagenbau und schützen dort Wägezellen vor Erschütterungen. Außerdem sind die Mehrschichtlager gut geeignet für die Lagerung von Aggregaten, Motoren, Schwerlastanlagen usw. Edelstahl und Elastomere sind gemäß Ihren Vorgaben möglich.

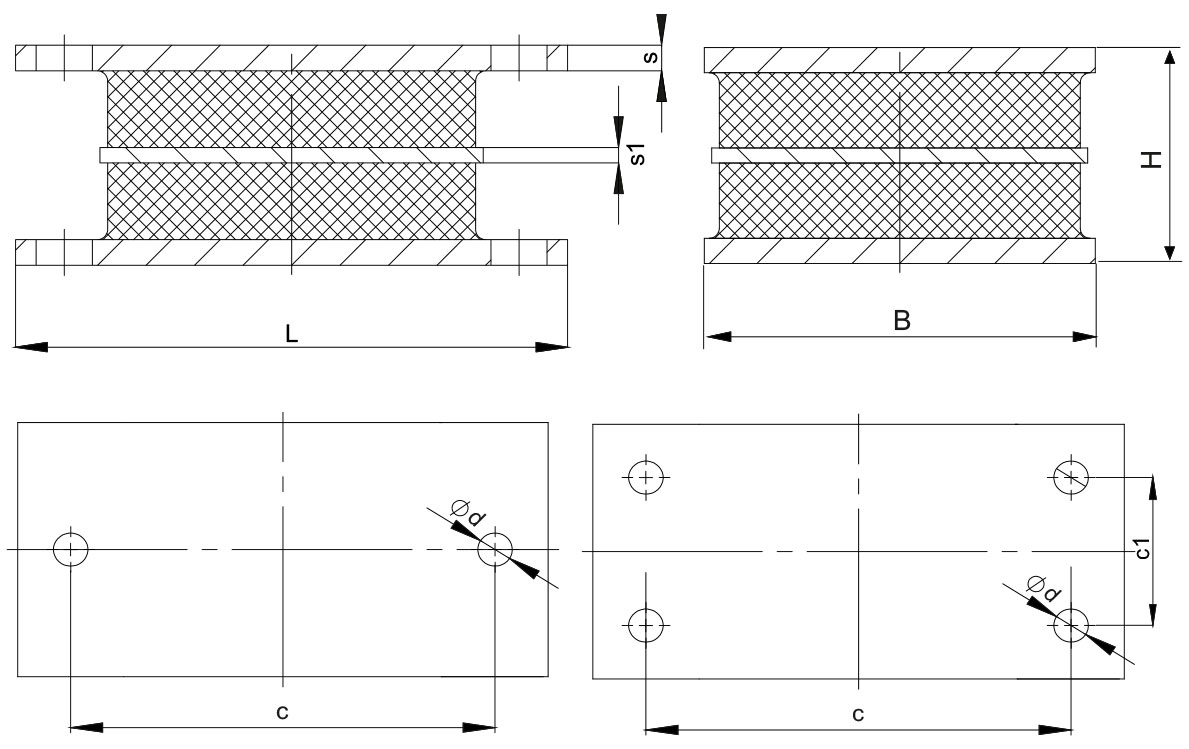

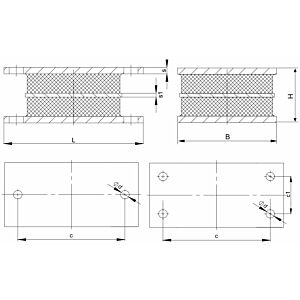

Breite B (mm) Höhe H (mm) Länge L (mm) Metallstärke S (mm) Metallstärke S1 (mm) Bohrungsdurchmesser d (mm) Bohrungsabstand c (mm) Bohrungsabstand C1 (mm)
Breite B (mm) Höhe H (mm) Länge L (mm) Metallstärke S (mm) Metallstärke S1 (mm) Bohrungsdurchmesser d (mm) Bohrungsabstand c (mm) Bohrungsabstand C1 (mm)
Sandwich-Schienen
Breite B (mm): 108: 400Höhe H (mm): 43: 500Länge L (mm): 251: 700Metallstärke S (mm): 5: 1000Metallstärke S1 (mm): 3: 1100Bohrungsdurchmesser d (mm): 13: 1900Bohrungsabstand c (mm): 210: 2700Bohrungsabstand C1 (mm): 51: 2800 GMS-S4-108-043-251-S05

Sandwich-Schienen
Typ GMS-S4 Erfahren Sie mehr

zum Artikel
Sandwich-Schienen
Breite B (mm): 57: 400Höhe H (mm): 43: 500Länge L (mm): 108: 700Metallstärke S (mm): 5: 1000Metallstärke S1 (mm): 3: 1100Bohrungsdurchmesser d (mm): 11: 1900Bohrungsabstand c (mm): 89: 2700Bohrungsabstand C1 (mm): -: 2800 GMS-S2-057-043-108-S05

Sandwich-Schienen
Typ GMS-S2 Erfahren Sie mehr

zum Artikel
