Transformatorenlager

Transformatorenlager mindern die Übertragung von tiefen Frequenzen und Körperschall am Aufstellungsort. Bauformbedingt ist eine sichere Lagerung des Transformators möglich.

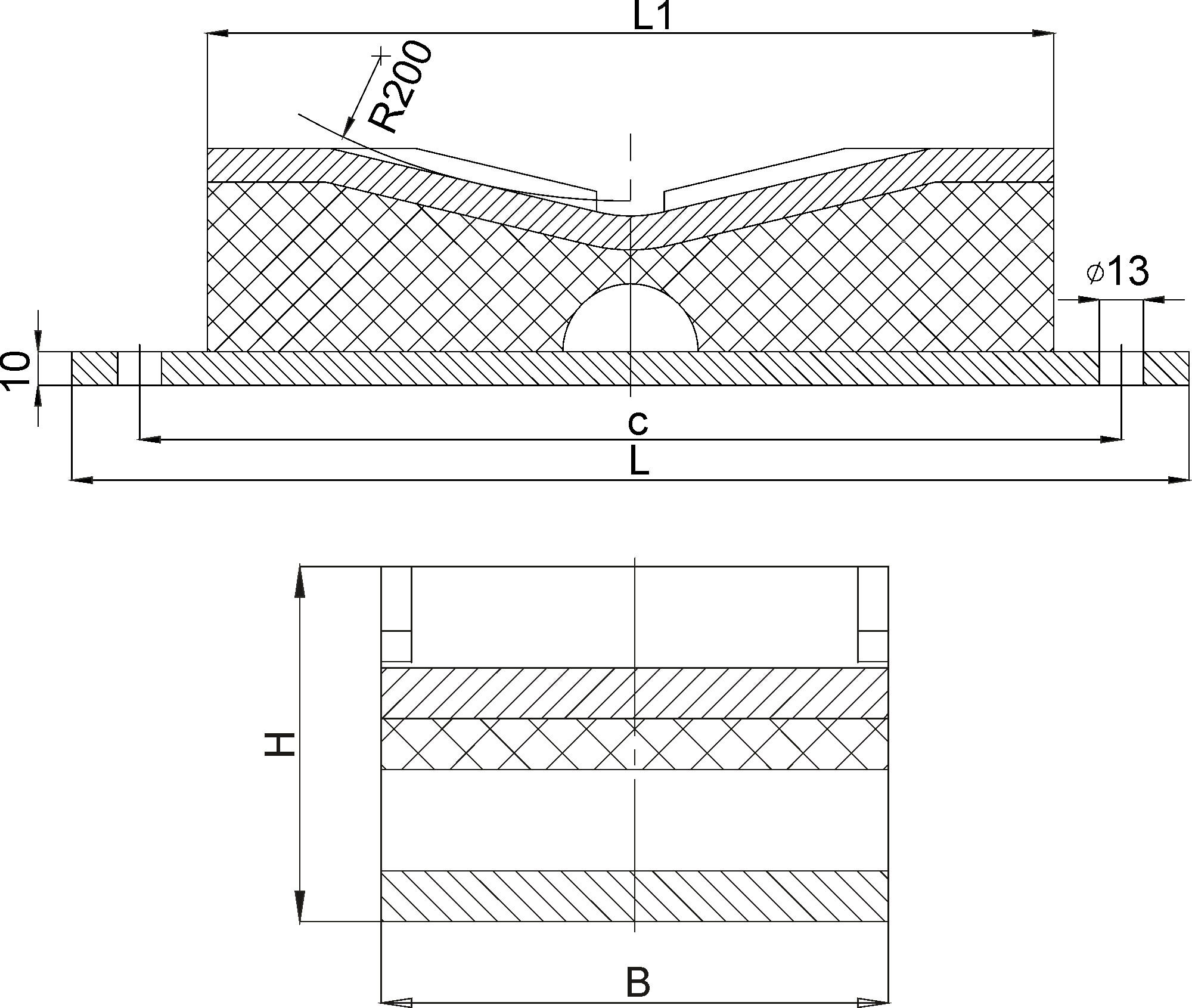

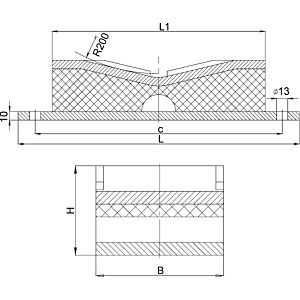

Breite B (mm) Höhe H (mm) Länge L (mm) Länge L1 (mm) Metallstärke S (mm) Bohrungsdurchmesser d (mm) Bohrungsabstand c (mm)
Breite B (mm) Höhe H (mm) Länge L (mm) Länge L1 (mm) Metallstärke S (mm) Bohrungsdurchmesser d (mm) Bohrungsabstand c (mm)
Transformatorenlager
Breite B (mm): 100: 400Höhe H (mm): 70: 500Länge L (mm): 330: 700Länge L1 (mm): 250: 800Metallstärke S (mm): 10: 1000Bohrungsdurchmesser d (mm): 13: 1900Bohrungsabstand c (mm): 290: 2700 TFL-100-070-330-S10

Transformatorenlager
Typ TFL Erfahren Sie mehr

zum Artikel
Transformatorenlager
Breite B (mm): 70: 400Höhe H (mm): 60: 500Länge L (mm): 230: 700Länge L1 (mm): 150: 800Metallstärke S (mm): 10: 1000Bohrungsdurchmesser d (mm): 13: 1900Bohrungsabstand c (mm): 190: 2700 TFL-070-060-230-S10

Transformatorenlager
Typ TFL Erfahren Sie mehr

zum Artikel
