FRANKSA-Liefernormen

Unterschiedliche Werkstoffe und Fertigungsverfahren erfordern spezifische Toleranzen. Für die von FRANKSA  gelieferten Artikel aus Gummi- und Kunststoff bzw. im Verbund hergestellten Teile gelten die jeweils für diese Produktgruppe gültigen DIN-Normen und Toleranzen. Nachfolgende Normen / Toleranzen sind für die von uns gelieferten Produkte gültig:

1. Zuschnitte, Stanzteile, Wasserstrahlteile und Plotter geschnittene Teile


Längenmaße DIN 7715, Teil 5, P2, Dickenmaße Teil 5, P3.
Zuschnitte und zellige Materialien P3, mindestens jedoch +/- 0,5 mm.
Die Toleranz für die Shorehärte der Elastomer-Werkstoffe für o. g. Artikelgruppe liegt in der
Regel bei +/- 5 Shore A. Bei günstigen Werkstoff-Qualitäten wie z. B. Importqualitäten kann
die Toleranz größer sein z. B. +/- 7 Shore A.
Die jeweilige Toleranz entnehmen Sie bitte unserem Angebot bzw. können Sie im im Bedarfsfall ein Datenblatt anfordern.

Gratbildung und Schnittkanten für o. g. Artikelgruppe:

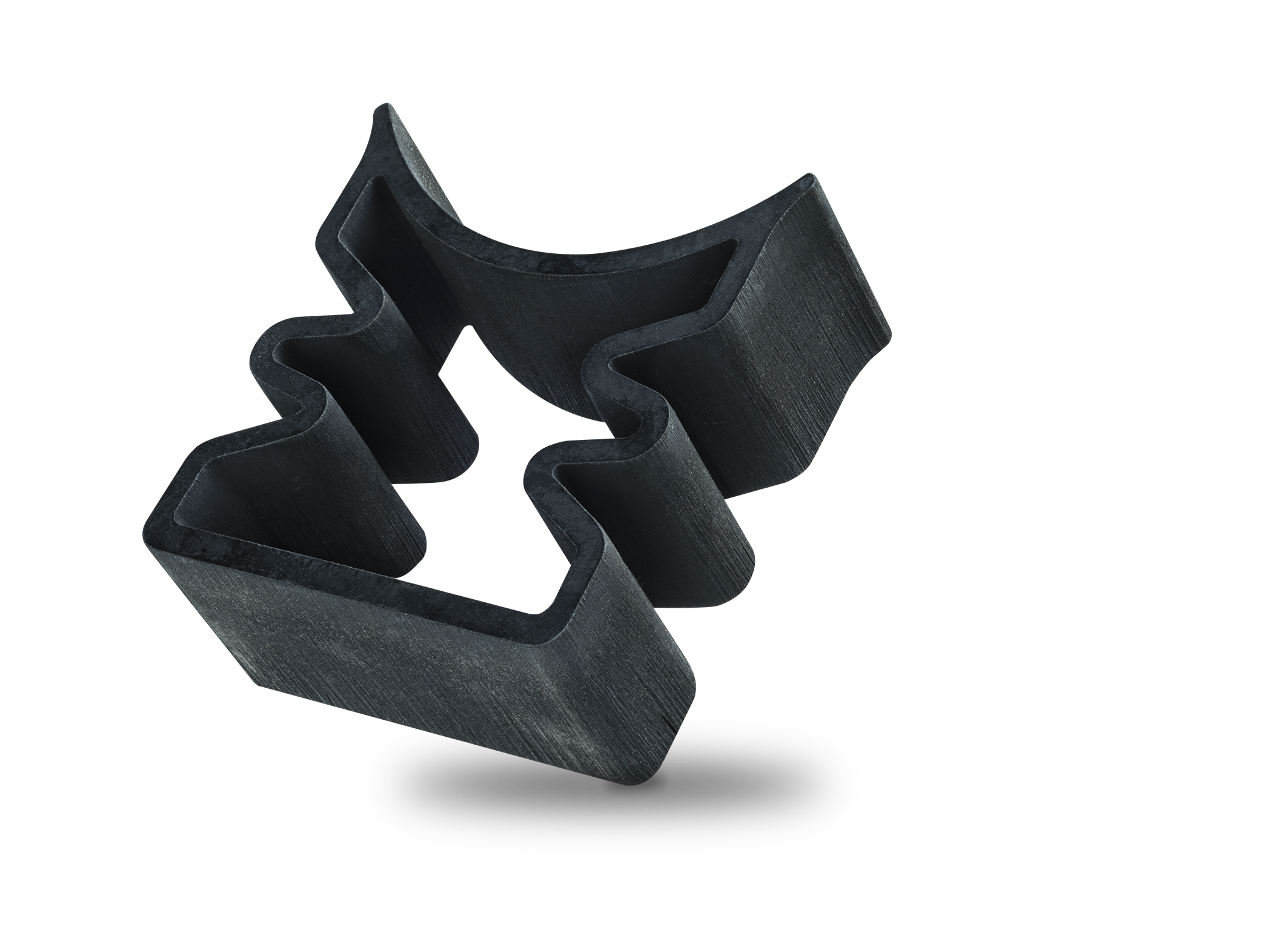

FRANKSA_Stanzteile_11

Stanzteile

Gratbildung: die Artikel können leichte Gratbildung aufweisen.

Schnittkanten: glatt, je nach Materialstärke und Werkstoff, Werkzeuge (Bandstahlwerkzeug, Vollstahlwerkzeug etc.) können die Artikel konkav, konvex oder konisch ausfallen.

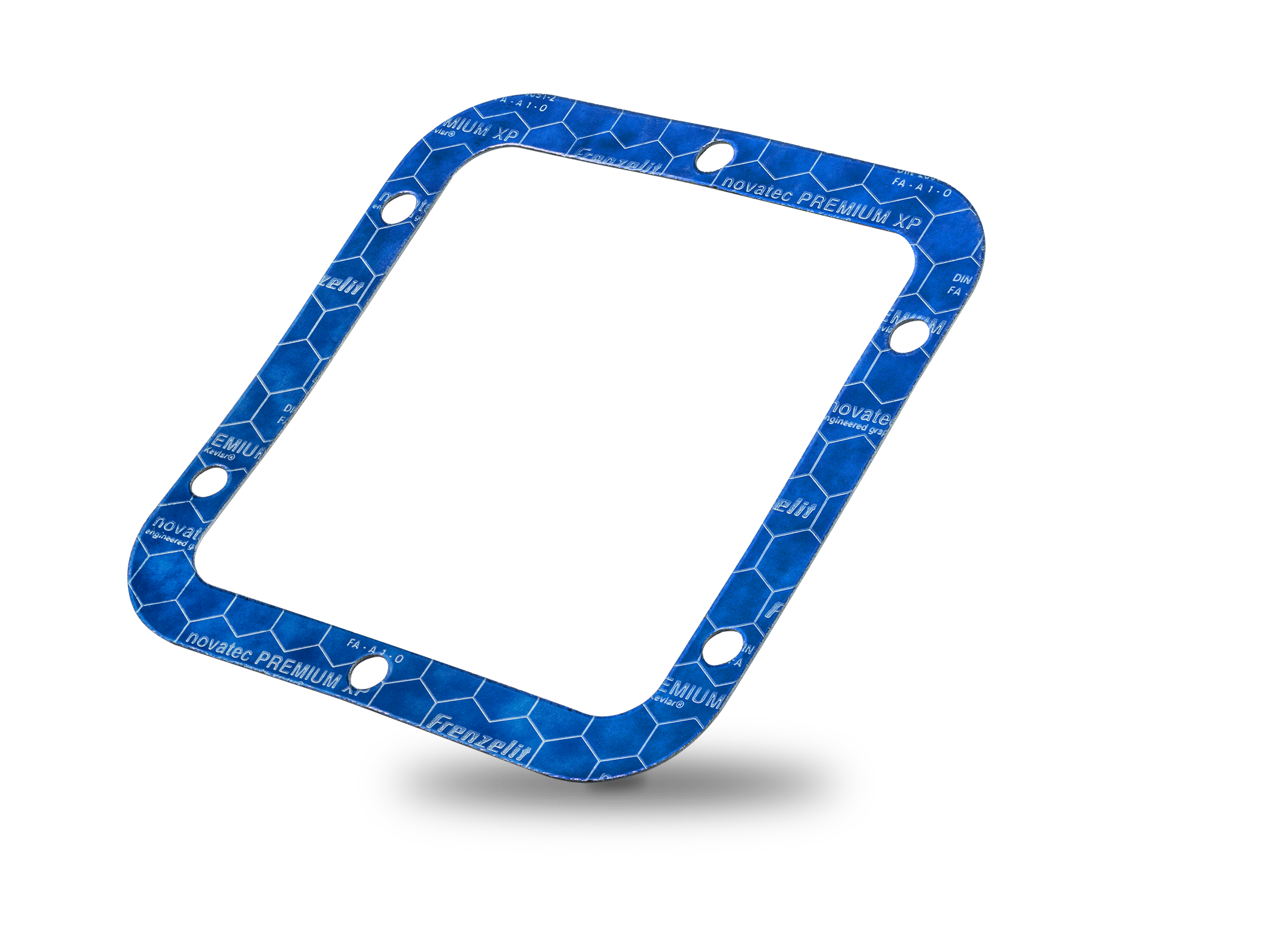

FRANKSA_Stanzteile_02

Wasserstrahlteile

Gratbildung: die Artikel können je nach Materialstärke und Werkstoff leichte bis starke Gratbildung aufweisen.

Schnittkanten: die Artikel können je nach Materialstärke und Werkstoff leichte bis starke Riefenbildung aufweisen, im Anschnittbereich des Artikels kann die Schnittkante von der restlichen Gesamtschnittkante abweichen, je nach Materialstärke und Werkstoff kann der Artikel leicht konisch ausfallen.

FRANKSA_Stanzteile_08

Plotterschnitt

Gratbildung: die Artikel können je nach Materialstärke und Werkstoff leichte bis starke Gratbildung aufweisen.

Schnittkanten: die Artikel können je nach Materialstärke und Werkstoff leichte Riefenbildung aufweisen.

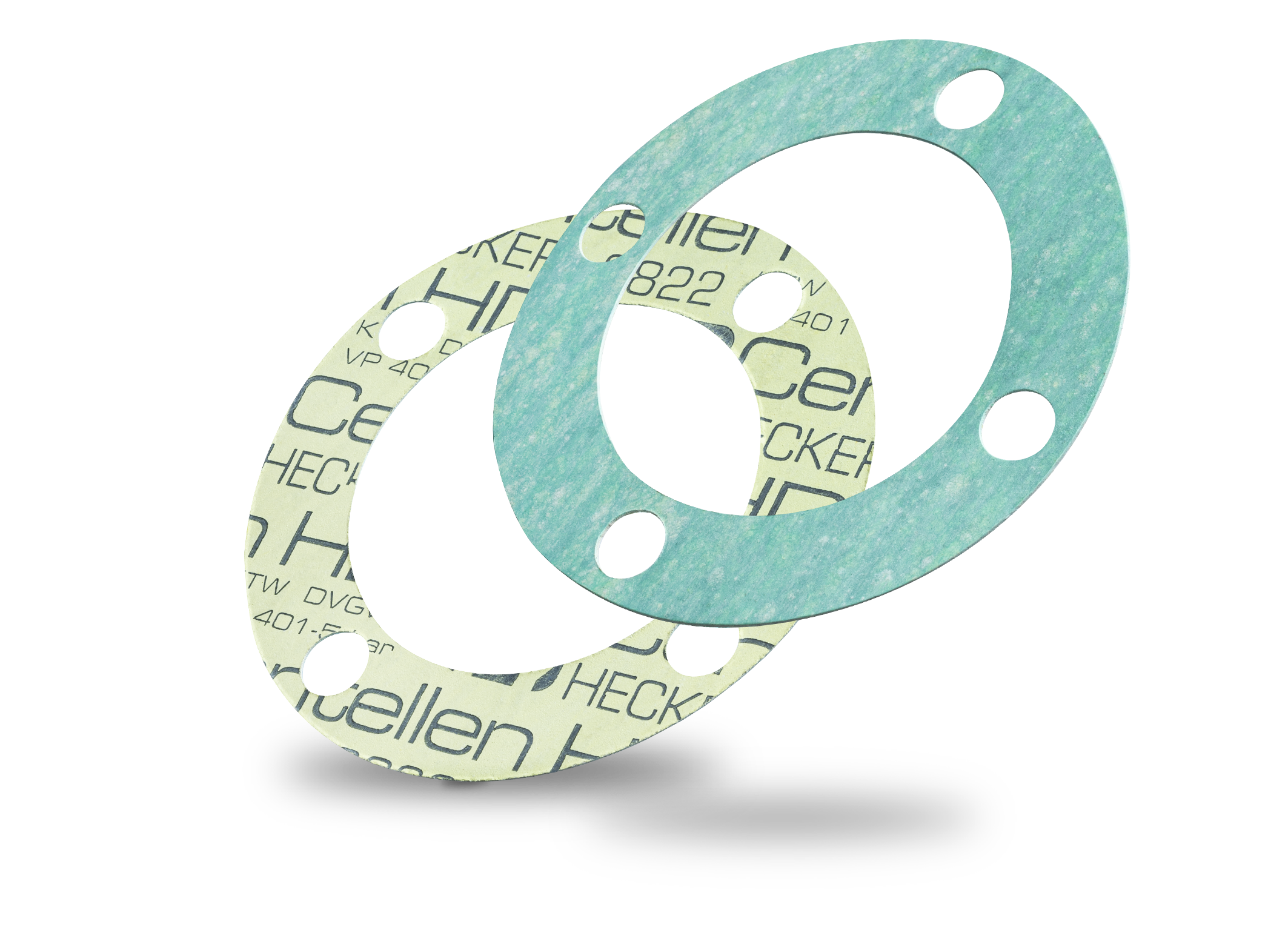

FRANKSA_Stanzteile_20

2. Gummi-Metall-Elemente

Gummi-Metall-Elemente & Gummi-Metall-Puffer nach DIN ISO 3302-1, M3.

Gummi-Metall-Schienen nach DIN ISO 3302-1, M4.

Die Senkung bei den Innengewinden unserer Gummi-Metall-Elemente ist in der Regel eine 90° Fase.
Je nach Metallteillieferant kann die Ausführung der Senkung jedoch variieren.

Der Gewindeauslauf bei den Außengewinden unserer Gummi-Metall- Elemente ist in der Regel ein Radius. Je nach Metallteillieferant kann auch hier die Ausführung variieren.

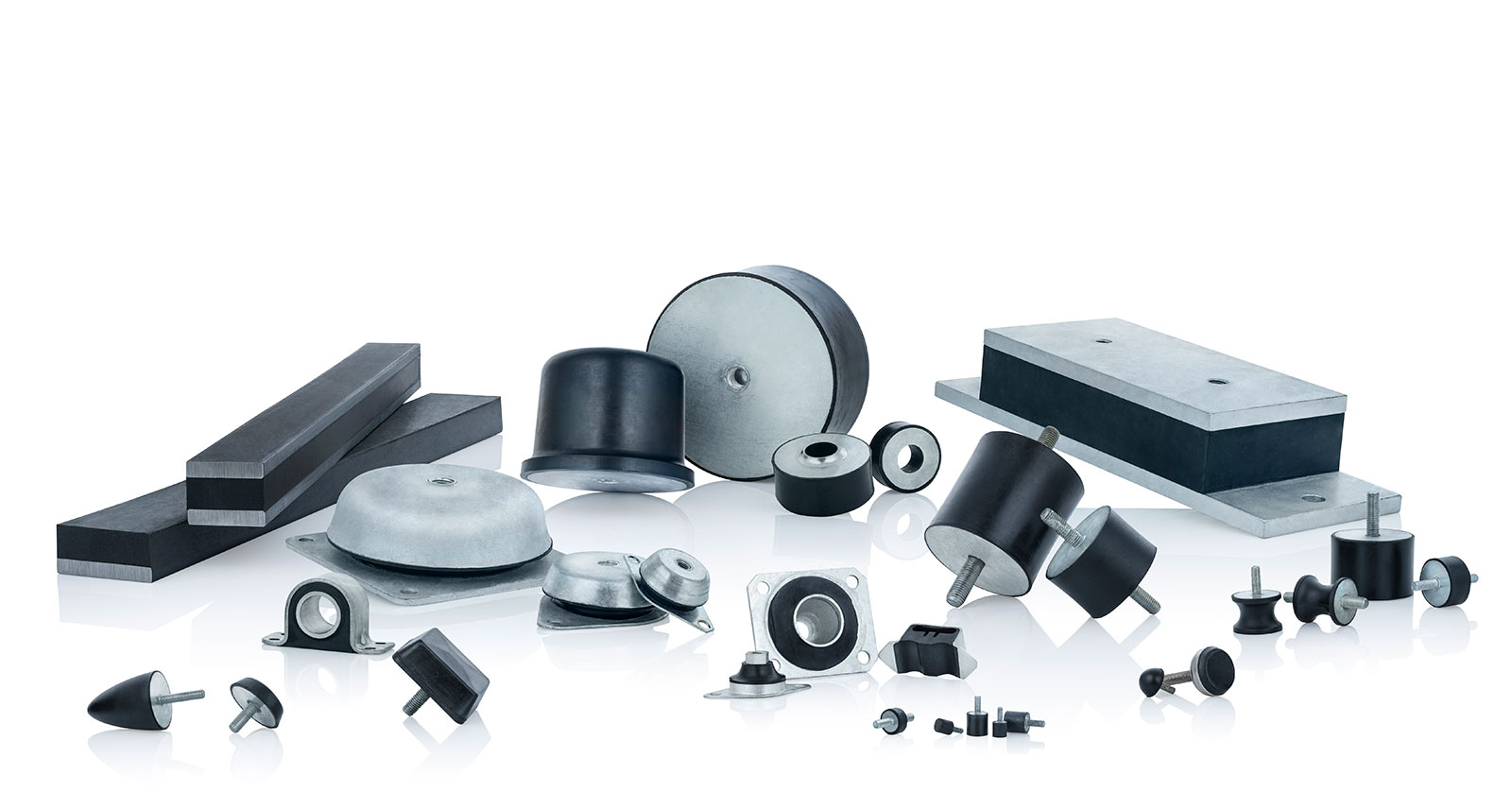

Gruppenbild-Gummi-Metall-Standard-Normteile

3. Gummi-Profile

Vollgummi-Profile nach DIN ISO 3302-1, E2.

Zellige Profile (z. B. Moosgummi) nach DIN ISO 3302-1, E3 bzw. +/- 10%.

Abschnitte aus o. g. Profilen nach L2 oder L3.

PVC-Kantenschutzprofile in Anlehnung an DIN 16941 1A+2B bzw. 3A+3B.

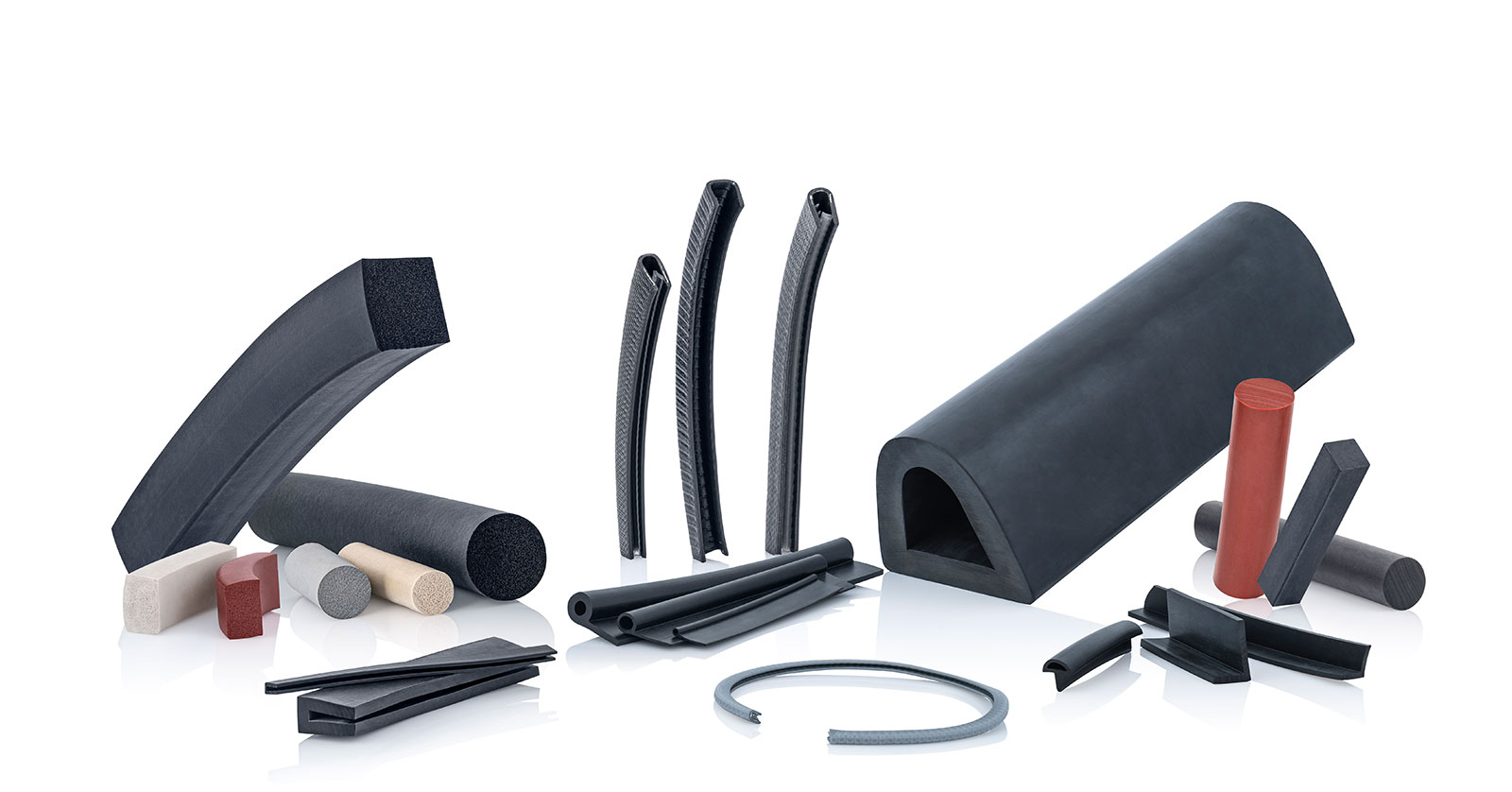

Gruppenbild-Profile

4. Kunststoff-Profile

Kunststoff & Koextrusions-Profile nach DIN 16941 3A/3B.

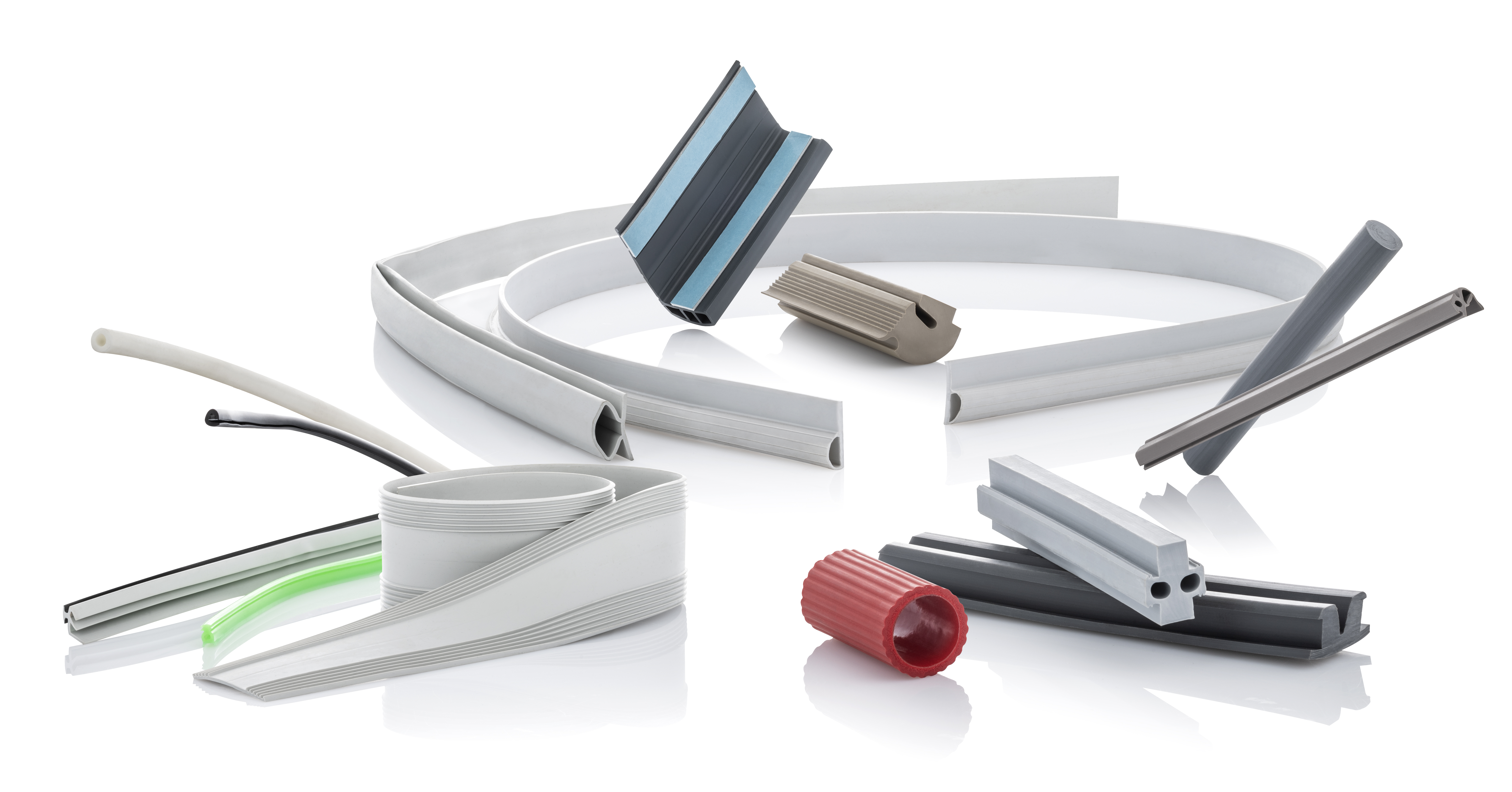

Gruppenbild_Profile_Kunststoff

5. Faltenbälge

Gummi-Scheibenbälge nach DIN 7715, Teil 5, M4.

Formgefertigte Gummi-Faltenbälge nach DIN ISO 3302-1, M3.

Formgefertigte Kunststoff-Faltenbälge nach DIN ISO 2768 mk.

Getauchte Faltenbälge nach DIN ISO 3302-1, M3.

Gruppenbild_Faltenbaelge_Spezifisch

6. Gummi-Formteile

Gummi-Formteile nach DIN ISO 3302-1, M2 bzw. M3.

Gruppenbild_Gummi-Formteile

7. Kunststoff-Halbzeuge und mechanische bearbeitete Teile - Dreh- und Frästeile

Kunststoff-Halbzeuge nach DIN EN ISO 2768 mk.

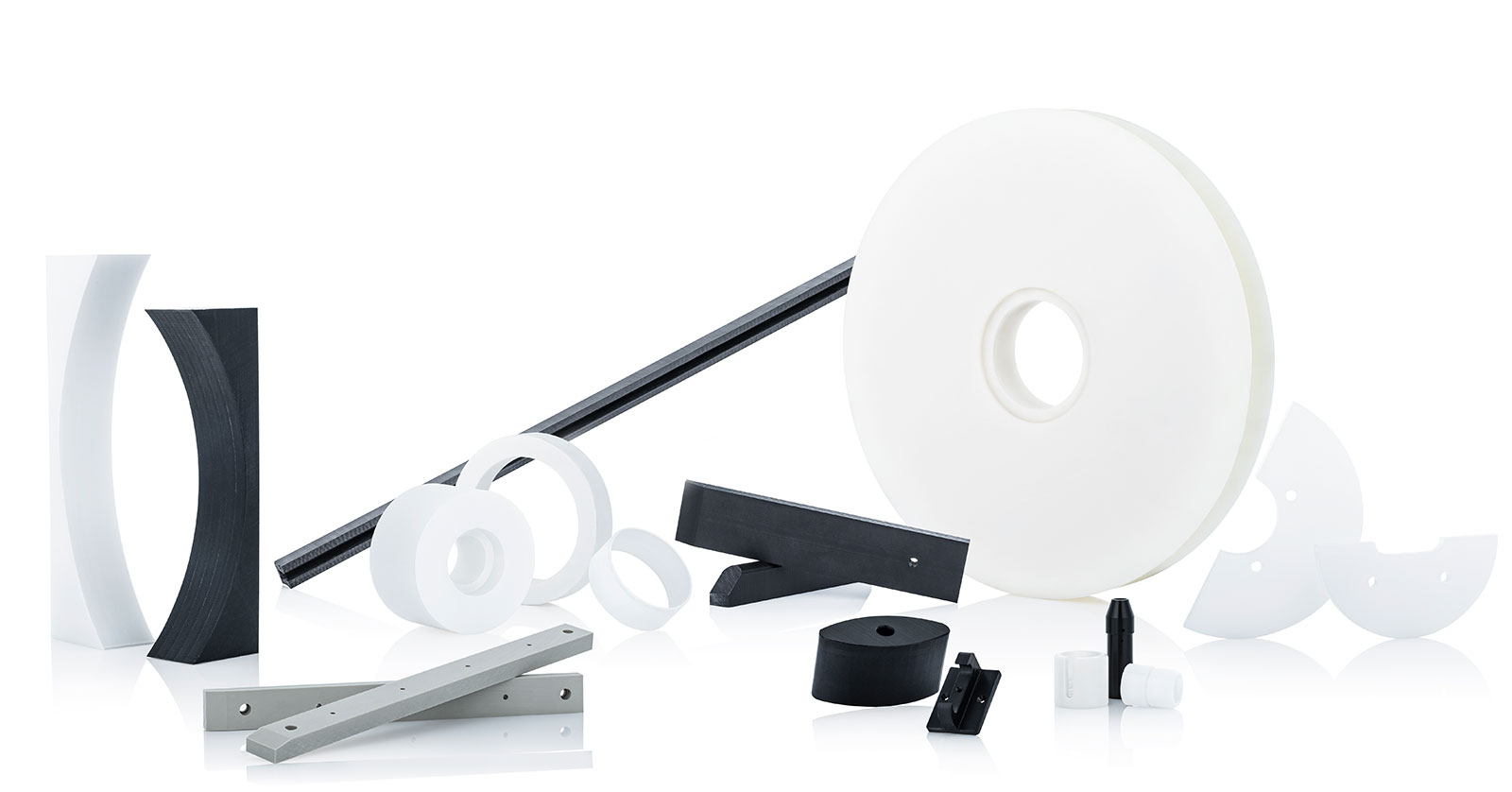

Gruppenbild-Kunststoff-Halbzeuge

8. Gummi-Schläuche

Eine häufig verwendete Norm für Gummi- und Kunststoffschläuche ist die DIN EN ISO 1307. Aufgrund der unterschiedlichen Werkstoffe (Gummi, Kunststoff) und Werkstoffkombinationen (Gewebeeinlagen, Kunststoff- und Drahteinlagen etc.) und der diversen Fertigungsverfahren gibt es allerdings eine Vielzahl von Normen die für unterschiedliche Schläuche und komplettierte Schlauchleitungen zur Anwendung kommen können. Daher muss diese im Einzelfall erfragt bzw. vereinbart werden.

silikonschlaeuche-kuehlerschlaeuche-in-fixlaenge_285x255

9. Kunststoff-Schläuche

Eine häufig verwendete Norm für Gummi- und Kunststoffschläuche ist die DIN EN ISO 1307. Aufgrund der unterschiedlichen Werkstoffe (Gummi, Kunststoff) und Werkstoffkombinationen (Gewebeeinlagen, Kunststoff- und Drahteinlagen etc.) und der diversen Fertigungsverfahren gibt es allerdings eine Vielzahl von Normen die für unterschiedliche Schläuche und komplettierte Schlauchleitungen zur Anwendung kommen können. Daher muss diese im Einzelfall erfragt bzw. vereinbart werden.

Gruppenbild_Schlaeuche-Standard-Normteile

10. Gummi-Kugeln

Gummikugeln nach DIN ISO 3302-1, M3.

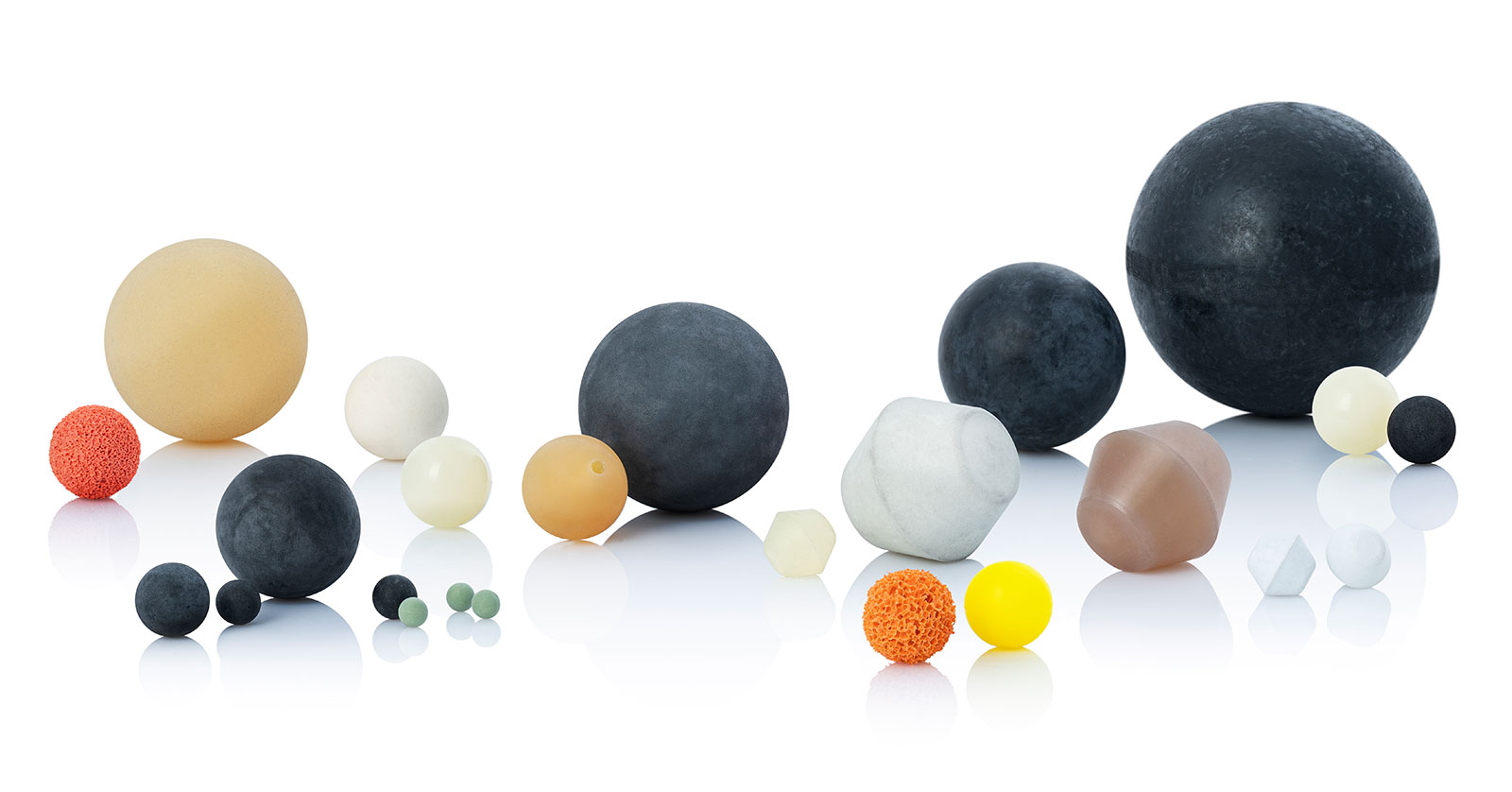

Gruppenbild_Kugeln

11. O-Ringe

O Ringe nach ISO 3601-1:2012 Class B und ISO 3601-3:2005.

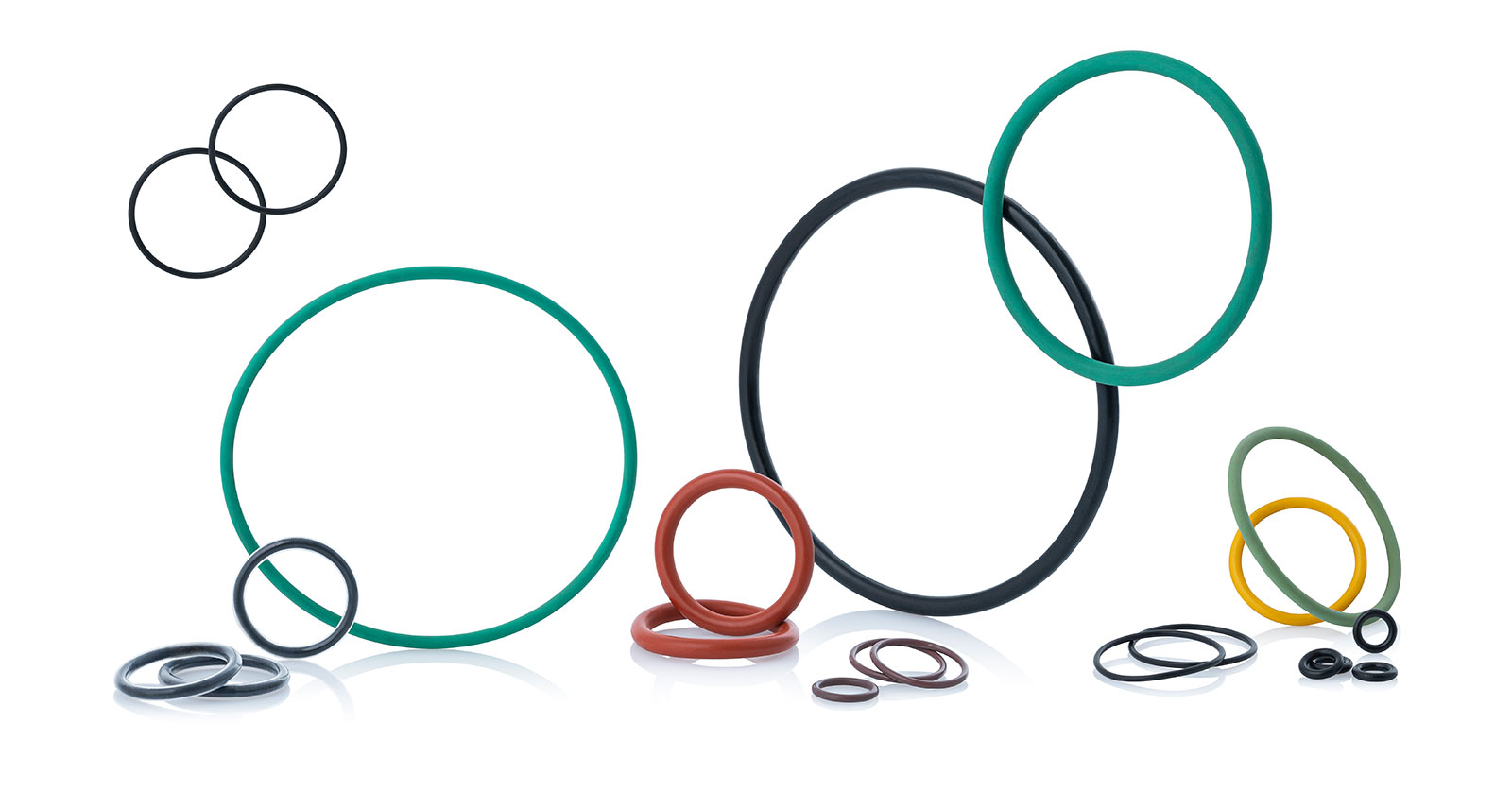

Gruppenbild_O-Ringe-2

12. Freihandartikel wie z. B. Wickelartikel und Krümmer

In Anlehnung an DIN 7715, grob bzw. nach Vereinbarung.

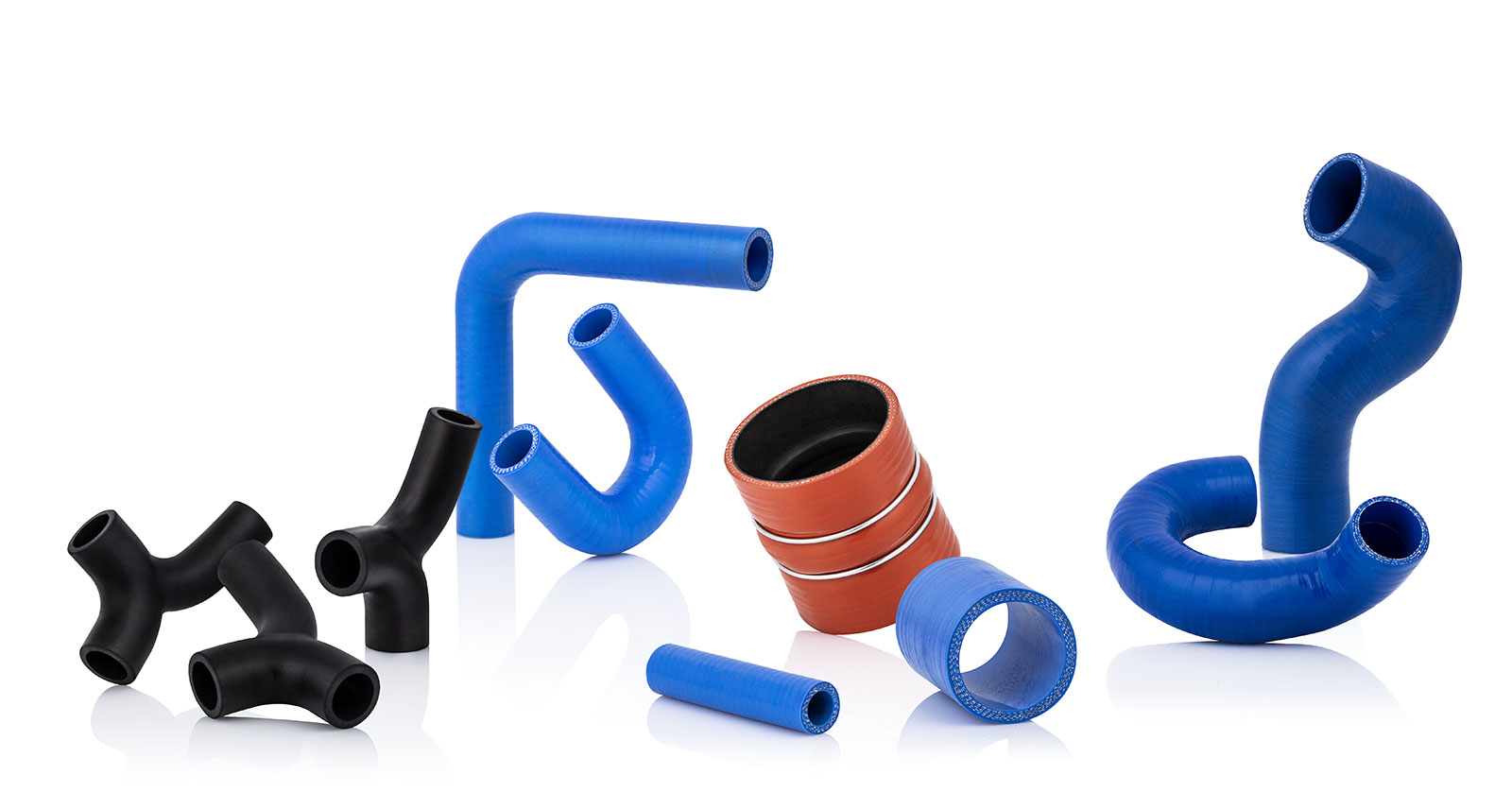

Gruppenbild-Schlauchkruemmer-Wickelartikel

13. Halbzeuge und Gießteile (unbearbeitet) aus Polyurethan

Nach DIN ISO 3302-1, M4.

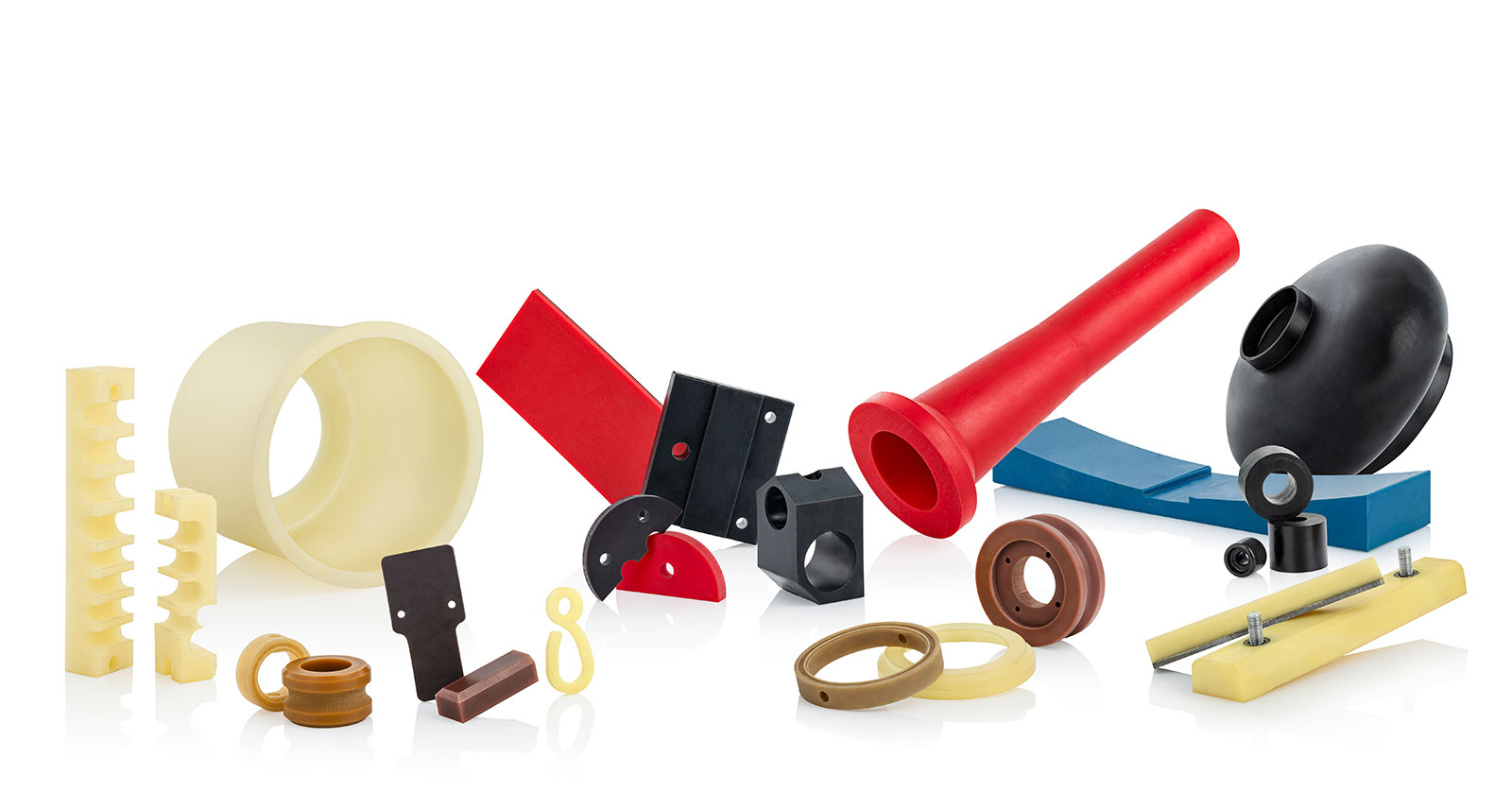

Gruppenbild-Polyurethan-Formteile

Alle nicht genannten Liefernormen / Toleranzen für von FRANKSA angebotenen oder gelieferten Produkte müssen im Einzelfall erfragt werden. Sondertoleranzen auf Anfragen, Zeichnungen und Bestellungen bedürfen grundsätzlich einer schriftlichen Vereinbarung. Nicht mit FRANKSA schriftlich vereinbarte Liefernormen und Toleranzen gelten als nicht vereinbart und haben keine Gültigkeit.


Änderungen und Irrtümer vorbehalten.
