Bügellement, Ausführung 2

Bügelelemente eignen sich zur Befestigung von Wellen auf ebenen Flächen. Bewegungen axialer, radialer, torsionaler und kardanischer Ausrichtung werden mit eigener Federsteifigkeit gedämpft.

Durchmesser D (mm) Durchmesser D2 (mm) Durchmesser D1 (mm) Breite B (mm) Höhe H (mm) Länge L (mm) Länge L1 (mm) Metallstärke S (mm) Bohrungsdurchmesser d (mm) Anzahl Bohrungen Bohrungsabstand c (mm) Bohrungsabstand C1 (mm) Höhe H1 (mm)

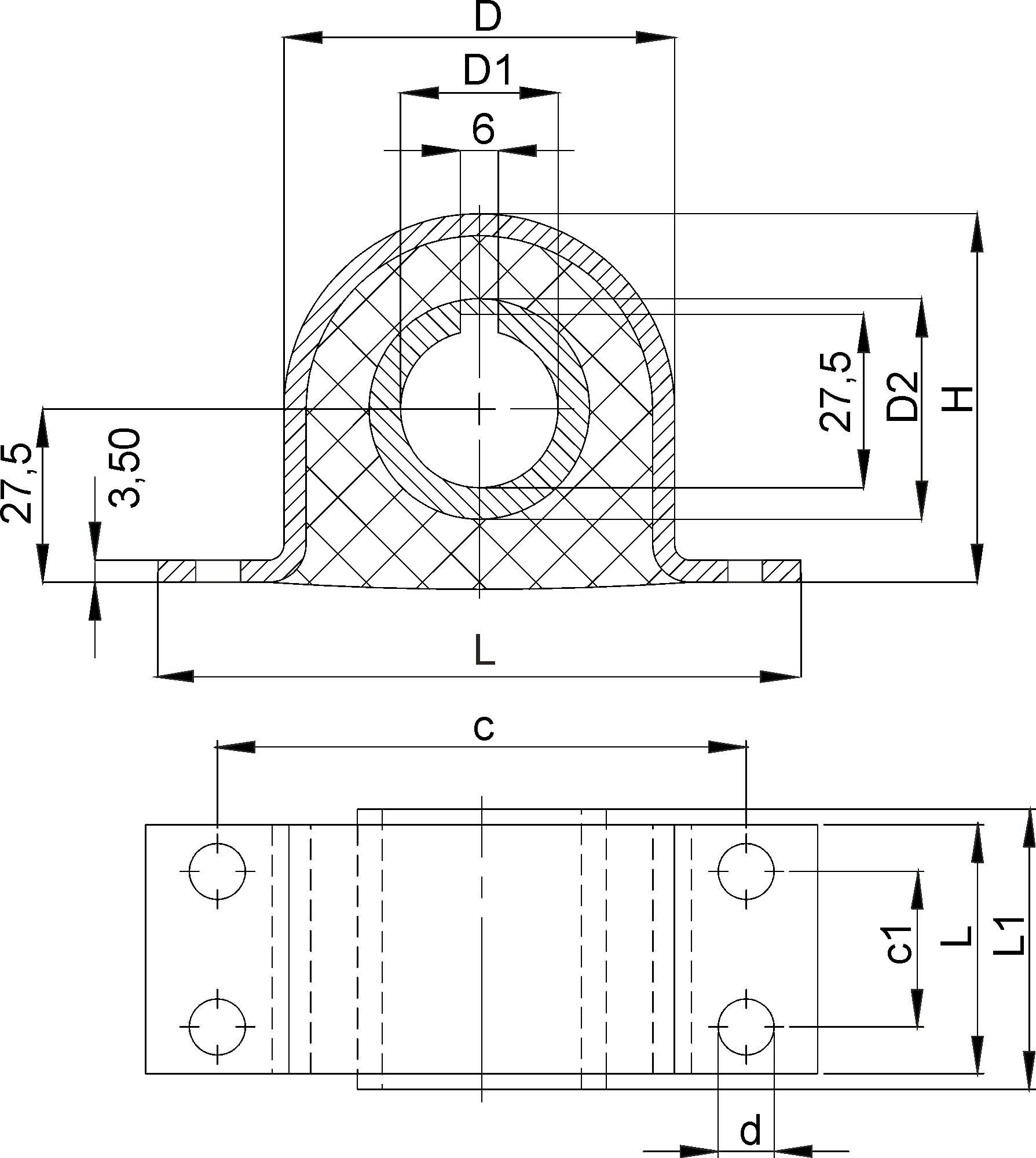

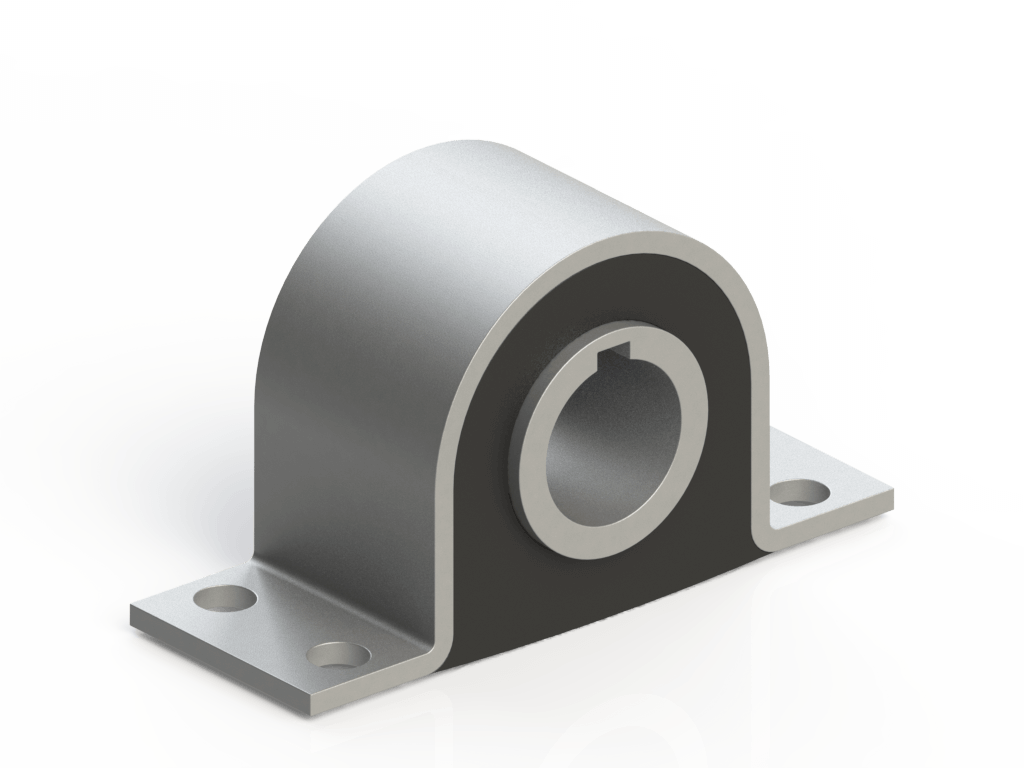

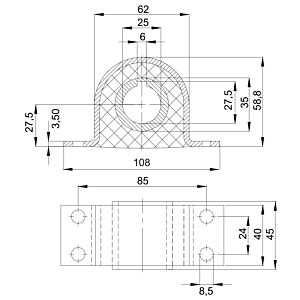

Bügelelement Ausführung 2
Durchmesser D (mm): 62: 100Durchmesser D2 (mm): 35: 200Durchmesser D1 (mm): 25: 300Breite B (mm): 108: 400Höhe H (mm): 58.5: 500Länge L (mm): 40: 700Länge L1 (mm): 45: 800Metallstärke S (mm): 3.5: 1000Bohrungsdurchmesser d (mm): 9: 1900Anzahl Bohrungen: 4: 2300Bohrungsabstand c (mm): 85: 2700Bohrungsabstand C1 (mm): 24: 2800Höhe H1 (mm): 27.5: 3600 BE-2-062-058.5-040

Bügelelement Ausführung 2
Typ BE-2 Erfahren Sie mehr
